# 文件服务器 **Repository Path**: wdd121/file-server ## Basic Information - **Project Name**: 文件服务器 - **Description**: No description available - **Primary Language**: Unknown - **License**: Not specified - **Default Branch**: master - **Homepage**: None - **GVP Project**: No ## Statistics - **Stars**: 0 - **Forks**: 0 - **Created**: 2021-12-27 - **Last Updated**: 2021-12-27 ## Categories & Tags **Categories**: Uncategorized **Tags**: None ## README #

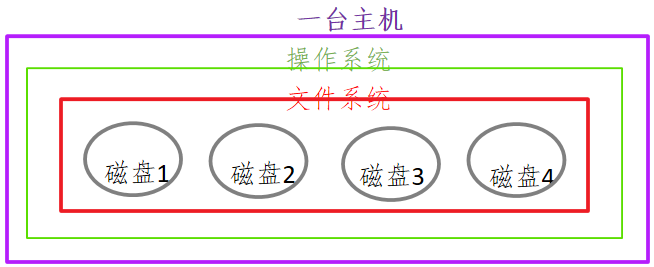

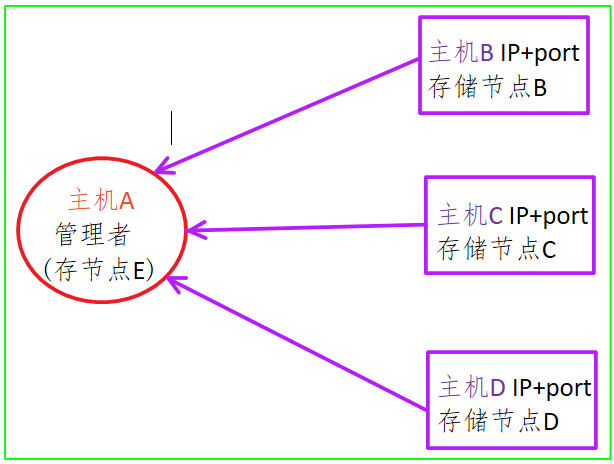

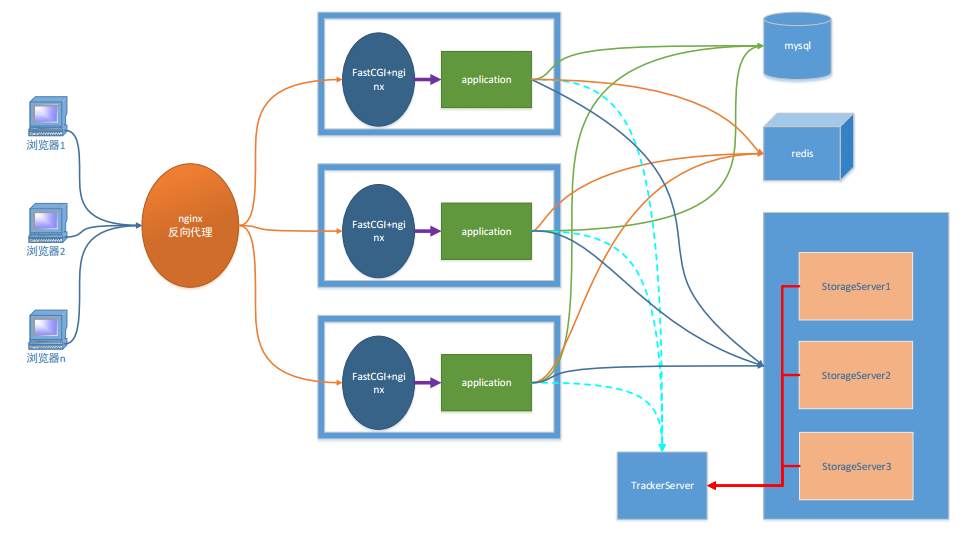

**文件服务器** # ## 1. 项目架构图 ### 1.1 概念 1. 什么是服务器 - 硬件: 一台配置高的电脑 - 软件: 电脑必须有一个能够解析http协议的软件 2. 常见的Web服务器 - tomcat服务器 - apache组织产品, 开源的免费服务器 - weblogic 服务器 - bea公司, 收费的服务器 - 不交费, 访问量受限制 - IIS服务器 - Internet Information Server - 微软公司主推的服务器 - nginx - 小巧且高效的HTTP服务器 - 也可以做一个高效的负载均衡反向代理 - 邮件服务器 - pop3/smtp/imap ### 1.2 项目架构图 ![项目框架.png](https://s2.loli.net/2021/12/27/BFn9jOsLD36UTgN.png) 1. 客户端 - 网络架构: - b/s - 必须使用http协议 - c/s - 协议可以随意选择 - Qt -> http 2. 服务器 - Nginx - 能处理静态请求 -> html, jpg - 动态请求无法处理 - 服务器集群之后, 每台服务器上部署的内容必须相同 - fastCGI - 帮助服务器处理动态请求 3. 反向代理服务器 - 客户端并不能直接访问web服务器, 直接访问到的是反向代理服务器 - 客户端静请求发送给反向代理服务器, 反向代理将客户端请求转发给web服务器 4. 关系型数据库 - 存储文件属性信息 - 用户的属性信息 5. redis - 非关系型数据库 (内存数据库) - 作用提出程序效率 - 存储是服务器经常要从关系型数据中读取的数据 6. FASTDFS - 分布式文件系统 - 存储文件内容 - 供用户下载 ## 2. 分布式文件系统 ### 2.1 传统文件系统 ![传统文件系统.png](https://s2.loli.net/2021/12/27/GMTyE5mKFpHRvfj.png) - 传统的文件系统格式: - ntfs / fat32 / ext3 / ext4 - 可以被挂载和卸载 ### 2.2 分布式文件系统 > 文件系统的全部, 不在同一台主机上，而是在很多台主机上，多个分散的文件系统组合在一起，形成了一个完整的文件系统。 ![分布式文件系统.png](https://s2.loli.net/2021/12/27/jEbBZuN7IfxoeCa.png) > 分布式文件系统: > > 1. 需要有网络 > 2. 多台主机 > - 不需要在同一地点 > 3. 需要管理者 > 4. 编写应用层的管理程序 > - 不需要编写 ## 3. FastDFS ### 3.1 fastDFS介绍 1. fastDFS概述 > - 是用**c语言**编写的一款开源的分布式文件系统。 > - 余庆 - 淘宝的架构师 > - 为互联网量身定制，充分考虑了冗余备份、负载均衡、线性扩容等机制，注重高可用、高性能等指标 > - 冗余备份: 纵向扩容 > - 线性扩容: 横向扩容 > - 可以很容易搭建一套高性能的文件服务器集群提供文件==**上传、下载**==等服务。 > - 图床 > - 网盘 2. fastDFS框架中的三个角色 - 追踪器 ( Tracker ) - 管理者 - 守护进程 - 管理存储节点 - 存储节点 - storage - 守护进程 - 存储节点是有多个的 - 客户端 - 不是守护进程, 这是程序猿编写的程序 - 文件上传 - 文件下载 3. fastDFS三个角色之间的关系 ![文件上传.png](https://s2.loli.net/2021/12/27/jhyOqrf2HdSZYW8.png) ![文件下载.png](https://s2.loli.net/2021/12/27/DjJUeH6iQ3bhpn9.png) 1. 追踪器 - 最先启动追踪器 2. 存储节点 - 第二个启动的角色 - 存储节点启动之后, 会单独开一个线程 - 汇报当前存储节点的容量, 和剩余容量 - 汇报数据的同步情况 - 汇报数据被下载的次数 3. 客户端 - 最后启动 - 上传 - 连接追踪器, 询问存储节点的信息 - 我要上传1G的文件, 询问那个存储节点有足够的容量 - 追踪器查询, 得到结果 - 追踪器将查到的存储节点的IP+端口发送给客户端 - 通过得到IP和端口连接存储节点 - 将文件内容发送给存储节点 - 下载 - 连接追踪器, 询问存储节点的信息 - 问一下, 要下载的文件在哪一个存储节点 - 追踪器查询, 得到结果 - 追踪器将查到的存储节点的IP+端口发送给客户端 - 通过得到IP和端口连接存储节点 - 下载文件 4. fastDFS集群 - （了解即可） ![FastDFS集群.png](https://s2.loli.net/2021/12/27/4YMnqgQ1LarKPBs.png) 1. 追踪器集群 - 为什么集群？ - 避免单点故障 - 多个Tracker如何工作？ - 轮询工作 - 如何实现集群？ - 修改配置文件 2. 存储节点集群 - fastDFS管理存储节点的方式？ - 通过分组的方式完成的 - 集群方式（扩容方式） - 横向扩容 - 增加容量 - 添加一台新的主机 -> 容量增加了 - 假设当前有两个组: group1, group2 - 需要添加一个新的分组 -> group3 - 新主机属于第三组 - 不同组的主机之间不需要通信 - 纵向扩容 - 数据备份 - 假设当前有两个组: group1, group2 - 将新的主机放到现有的组中 - 每个组的主机数量从1 -> N - 这n台主机的关系就是相互备份的关系 - 同一个组中的主机需要通信 - 每组的容量 == 容量最小的这台主机 - 如何实现? - 通过修改配置文件可实现 ### 3.2 fastDFS安装 1. fastDFS安装 - libfastcommon-1.36.zip - fastdfs的基础库包 - unzip xxx.zip - ./make.sh - ./make.sh install - fastdfs-5.10.tar.gz - tar zxvf xxx.tar.gz - ./make.sh - ./make.sh install 2. 测试 ```shell #fastDFS安装的所有的可执行程序: /usr/bin/fdfs_* fdfs_test ``` ### 3.3 fastDFS配置文件 > 配置文件默认位置: /etc/fdfs > > client.conf.sample storage.conf.sample storage_ids.conf.sample tracker.conf.sample 1. tracker 配置文件 ```shell # 将追踪器和部署的主机的IP地址进程绑定, 也可以不指定 # 如果不指定, 会自动绑定当前主机IP, 如果是云服务器建议不要写 bind_addr=192.168.247.135 # 追踪器监听的端口 port=22122 # 追踪器存储日志信息的目录, xxx.pid文件, 必须是一个存在的目录 base_path=/home/yuqing/fastdfs ``` 2. storage 配置文件 ```shell # 当前存储节点对应的主机属于哪一个组 group_name=group1 # 当前存储节点和所应该的主机进行IP地址的绑定, 如果不写, 有fastdfs自动绑定 bind_addr= # 存储节点绑定的端口 port=23000 # 存储节点写log日志的路径 base_path=/home/yuqing/fastdfs # 存储节点提供的存储文件的路径个数 store_path_count=2 # 具体的存储路径 store_path0=/home/yuqing/fastdfs store_path1=/home/yuqing/fastdfs1 # 追踪器的地址信息 tracker_server=192.168.247.135:22122 tracker_server=192.168.247.136:22122 ``` 3. 客户端配置文件 ```shell # 客户端写log日志的目录 # 该路径必须存在 # 当前的用户对于该路径中的文件有读写权限 # 当前用户robin # 指定的路径属于root base_path=/home/yuqing/fastdfs # 要连接的追踪器的地址信息 tracker_server=192.168.247.135:22122 tracker_server=192.168.247.136:22122 ``` ![fastDFS多主机部署.png](https://s2.loli.net/2021/12/27/4vprnPMICjlLBti.png) 1. 安装fastDFS安装包 ### 3.4 fastDFS的启动 1. 第一个启动追踪器 - 守护进程 ```shell # 启动程序在 /usr/bin/fdfs_* # 启动 fdfs_trackerd 追踪器的配置文件(/etc/fdfs/tracker.conf) # 关闭 fdfs_trackerd 追踪器的配置文件(/etc/fdfs/tracker.conf) stop # 重启 fdfs_trackerd 追踪器的配置文件(/etc/fdfs/tracker.conf) restart ``` 2. 第二个启动存储节点 - 守护进程 ```shell # 启动 fdfs_storaged 存储节点的配置文件(/etc/fdfs/stroga.conf) # 关闭 fdfs_storaged 存储节点的配置文件(/etc/fdfs/stroga.conf) stop # 重启 fdfs_storaged 存储节点的配置文件(/etc/fdfs/stroga.conf) restart ``` 3. 最后启动客户端 - 普通进程 ```shell # 上传 fdfs_upload_file 客户端的配置文件(/etc/fdfs/client.conf) 要上传的文件 # 得到的结果字符串: group1/M00/00/00/wKj3h1vC-PuAJ09iAAAHT1YnUNE31352.c # 下载 fdfs_download_file 客户端的配置文件(/etc/fdfs/client.conf) 上传成功之后得到的字符串(fileID) ``` 4. fastDFS状态检测 - 命令 ```shell fdfs_monitor /etc/fdfs/client.conf ``` - [Storage Server的7种状态](https://blog.csdn.net/u014723529/article/details/46048411) https://blog.csdn.net/u014723529/article/details/46048411 ```shell # FDFS_STORAGE_STATUS：INIT :初始化，尚未得到同步已有数据的源服务器 # FDFS_STORAGE_STATUS：WAIT_SYNC :等待同步，已得到同步已有数据的源服务器 # FDFS_STORAGE_STATUS：SYNCING :同步中 # FDFS_STORAGE_STATUS：DELETED :已删除，该服务器从本组中摘除 # FDFS_STORAGE_STATUS：OFFLINE :离线 # FDFS_STORAGE_STATUS：ONLINE :在线，尚不能提供服务 # FDFS_STORAGE_STATUS：ACTIVE :在线，可以提供服务 ``` ### 3.5 对file_id的解释 ![file_id.png](https://s2.loli.net/2021/12/27/FMKCD8WgGfNvmT2.png) - group1 - 文件上传到了存储节点的哪一个组 - 如果有多个组这个组名可变的 - M00 - 虚拟目录 - 和存储节点的配置项有映射 - store_path0=/home/yuqing/fastdfs/data -> M00 store_path1=/home/yuqing/fastdfs1/data -> M01 - 00/00 - 实际的路径 - 可变的 - wKhS_VlrEfOAdIZyAAAJTOwCGr43848.md - 文件名包含的信息 - 采用Base64编码 - 包含的字段包括 - 源storage server Ip 地址 - 文件创建时间 - 文件大小 - 文件CRC32效验码 - 循环冗余校验 - 随机数 ## 4. 上传下载代码实现 1. 使用多进程方式实现 - exec函数族函数 - execl - execlp - 父进程 - 子进程 -> 执行 execlp("fdfs_upload_file" , "xx", arg, NULL), 有结果输出, 输出到终端 - 不让它写到终端 -> 重定向dup2(old, new) - old-> 标准输出 - new -> 管道的写端 - 文件描述符 - 数据块读到内存 -> 子进程 - 数据最终要给到父进程 - pipe -> 读端, 写端 - 在子进程创建之前创建就行了 - 父进程 - 读管道 -> 内存 - 内存数据写数据库 ![进程实现上传下载.png](https://s2.loli.net/2021/12/27/lnBgJ7t9c1jmKRP.png) 2. 使用fastDFS API实现 - ## 5. 源码安装 - 回顾 安装流程: 1. 以下文件, 里边有安装步骤 - readme - readme.md - INSTALL 2. 找 可执行文件 configure - 执行这个可执行文件 - 检测安装环境 - 生成 makefile 3. 执行**make**命令 - 编译源代码 - 生成了动态库 - 静态库 - 可执行程序 4. 安装 **make install** (需要管理员权限) - 将第三步生成的动态库/动态库/可执行程序拷贝到对应的系统目录
