## README

### 1. 介绍
#### 1.1. 功能介绍
当手机连接上名片Wi-Fi后会打开个人网站。<br>
进入/admin页面后可以设置Wi-Fi、升级固件、更新网站、配置设备、文件管理。<br>
名片上有两个LED灯可以通过Http协议操作。<br>

#### 1.2. 硬件介绍
原理图和PCB开源地址 -> <a href="https://oshwhub.com/kukela/mybusinesscard" target="_blank">链接</a><br>
USB即插即用。<br>
PCB去嘉立创打样5块钱5个，ESP8266EX在淘宝4块钱就能买到，名片物料成本在10块钱左右。<br>
外观参考了国外大神 George Hilliard 的设计。<br>

#### 1.3. 视频介绍
<a href="https://www.bilibili.com/video/BV18K411P7Zs/" target="_blank">项目介绍</a><br>
<a href="https://www.bilibili.com/video/BV1G54y11733/" target="_blank">功能演示 性能测试 制作过程</a><br>
<a href="https://www.bilibili.com/video/BV1wK4y1Y7S2/" target="_blank">心得体会</a><br>
<a href="https://www.youtube.com/watch?v=RA2ZFGR8FDk" target="_blank">YouTube</a><br>

#### 1.4. 图片展示
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/js1.jpg?x-oss-process=image/resize,m_lfit,w_680)<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/js2.jpg?x-oss-process=image/resize,m_lfit,w_226)![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/js3.jpg?x-oss-process=image/resize,m_lfit,w_226)![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/js4.jpg?x-oss-process=image/resize,m_lfit,w_226)<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/g1.png?x-oss-process=image/resize,m_lfit,w_680)<br>

### 2. 开发工具
1. 嵌入式IDE：Arduino（硬件程序开发）<br>
2. EDA工具：立创EDA（原理图和PCB设计）<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/cardx.png?x-oss-process=image/resize,m_lfit,w_680)<br>
3. 电磁仿真：Ansys HFSS（天线阻抗匹配）<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/zk1.png?x-oss-process=image/resize,m_lfit,w_640)<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/zk2.png?x-oss-process=image/resize,m_lfit,w_640)<br>
4. 3D建模：SketchUP（USB小零件）<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/b.jpg?x-oss-process=image/resize,m_lfit,w_680)<br>
5. Admin页面：使用了HbuilderX开发，NPM，Gulp打包。在命令行输入`gulp`可以把admin页面编译到build/admin.html里面，并且压缩成一行。<br>
6. 文件存储服务：升级更新相关文件存放在阿里云oss<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/up1.png?x-oss-process=image/resize,m_lfit,w_516)<br>
7. 工具：打包spiffs工具在tool目录里面<br>

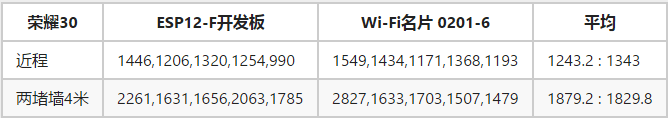

### 3. 性能测试
尽量保持天线和手机在同一方向和高度，并且在同一时间段测试。<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/cs1.png?x-oss-process=image/resize,m_lfit,w_800)<br>

### 4. 准备
1. 建议去淘宝买一个ESP LINK，可以很方便的调试。<br>
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/esplink.png?x-oss-process=image/resize,m_lfit,w_680)<br>

### 5. 注意
1. ESP LINK 的 RXD接RXD，TXD接TXD，GND需要和名片的GND共地。接口不支持热插拔！！
2. 烧录前保证线路连接正常，然后断掉总电源在接上。如果Arduino报错，建议关掉再打开，或者重启电脑。
3. PCB厚度1.0mm。
4. ESP8266EX最大支持16MB Flash，可用Web主页空间不到15MB。
5. 个人网站文件名称包括路径长度不能超过32字节，建议使用vue-cli或webpack开发。
